液壓油缸自動化輸送機械技術方案

點擊數：8472023-07-11 11:31:33　來源: 河北天德絲網制品有限公司

小缸物流運輸線技術方案

1、板鏈機輸送料道2條，

①長度15米，可分段，分段需一起聯動，

②長度9米，需分成兩段，可單獨控制，也可一起聯動，

2、小缸物流設備具備良好的適應性，實現63-125缸筒規格所有缸筒柔性生產需求，能實現快速換產；

3、總承重不小于2噸，每米承重不超過200Kg，保證運行過程中零件不會憋卡住；

4、傳輸料道保證前序放料和后續取料時互不等待，零件傳輸至線尾，具備自動檢測功能，防止零件掉落，且具備積放儲料功能。

5、傳輸線滿足自動運行模式與人工操作模式可切換，并確保人工操作情況下的人員、物流方便；

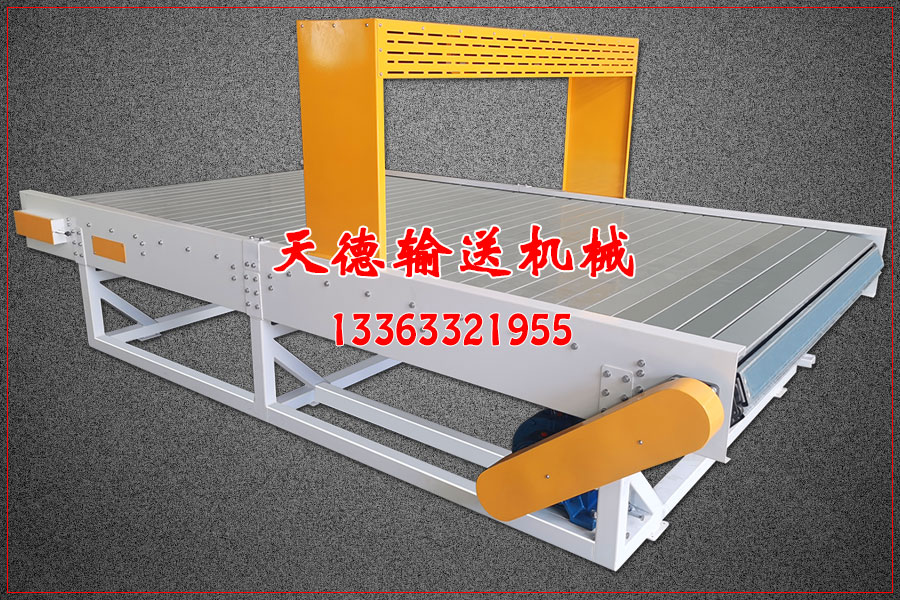

6、鏈板機本體采用鋁合金框架連接而成，鏈板機整體高度900mm，鏈板有效寬度304.8mm，長度15米，使用地腳螺栓固定，要求整體結構美觀大方，堅固耐用。

7、傳動機構采用減速電機+鏈輪鏈條傳送方式，鏈條節距為38.1mm，配置變頻器調速，料道傳送速度5-15m/min；

8、鏈板材質采用奧氏體不銹鋼材質，耐磨韌性高，厚度不低于3mm。

9、PLC控制料道運行，料道配有電控柜，便于人工操作。
